【SPC软件制作排列图】盈飞无限SPC软件制作排列图的步骤有哪些？

关键词：SPC软件

导语：盈飞无限SPC软件除了强大的统计分析功能和丰富的质量报告功能，还为用户提供300+种SPC控制图，助您“智绘”产品质量改进，那么盈飞无限SPC软件制作排列图的实施步骤有哪些？

盈飞无限SPC软件还为用户提供了多种关键质量控制分析工具，以满足常规及短制程SPC应用以及计量/数型数据的分析需要。用户可任意在数百种SPC控制图中选择、使用，以轻松应对SPC实施中的各种挑战，而这其中就包括了排列图。那么盈飞无限SPC软件制作排列图的步骤有哪些？下面我们就详细介绍：

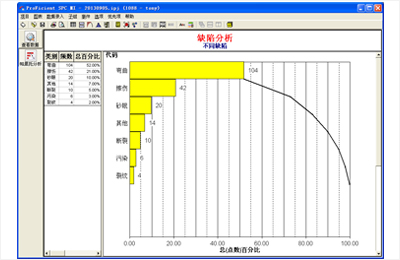

图示：盈飞无限SPC软件制作排列图的步骤有哪些？

盈飞无限SPC软件制作排列图的实施步骤：

第一步，确定所要调查的问题以及如何收集数据。

1. 选题，确定所要调查的问题是哪一类问题，如不合格项目、损失金额、事故等。本文将结合不合格项目这个实例展开。

2. 确定问题调查的期间，如自7月1日至9月30日止。

3. 确定哪些数据是必要的，以及如何将数据分类，如：或按不合格类型分，或按不合格发生的位置分，或按工序分，或按机器设备分，或按操作者分，或按作业方法分等等。本文的实例是按照不合格类型分。数据分类后，将补偿出现的项目归到“其他”项目。

4. 确定收集数据的方法，以及在什么时候收集数据，通常采用调查表的形式收集数据。

第二步，设计一张数据记录表。

第三步，将数据填入表中，并合计。

第四步，制作排列图用数据表，表中列有各项不合格数据、累计不合格数，各项不合格所占百分比以及累计百分比。为简便，以下我们结合某SPC软件操作，用户只需填写不合格项目名称和不合格项目数量即可。

第五步，按数量从大到小顺序，将数据填入数据表中。“其他”项的数据由许多数据很小的项目合并在一起。

第六步，画两根纵轴和一根横轴，左边纵轴，标上件数（频数）的刻度，最大刻度为总件数（总频数）；右边纵轴，标上比率（频率）的刻度，最大刻度为100%。左边总频数的刻度与右边的总频数的刻度（100%）高度相等。 横轴上将频数从大到小依次列出各项。

第七步，在横轴上按频数大小画出矩形，矩形的高度代表各不合格项频数的大小。

第八步，在每个直方柱右侧上方，标上累计值（累计频数和累计频率百分数），描点，用实线连接，画累计频数折现（帕累托曲线）。

第九步，在图上记入有关必要事项，如排列图名称、数据、作图人姓名等。

利用SPC软件，用户可在输入数据后，直接点击生成排列图，而不用参照上述的描点作图步骤（第5步至第9步）。

认真执行盈飞无限SPC软件制作排列图的步骤后，用户需要注意排列图的目的在于有效解决问题，基本点就是要求我们只要抓住“关键的少数”就可以了。如果某项问题相对来说不是“关键的”，我们希望采取简单的措施就能解决。由于引起质量问题的因素会很多，确定了要解决的问题之后，必然就明确了主要原因所在是什么。
