【游标卡尺】游标卡尺读数及测量方法的简介

关键词：游标卡尺

游标卡尺，作为常用的度量工具，以其精度为名，一般可以精确到0.01cm，但是其结构比起卷尺直尺相对要复杂很多，刚刚接触的人，很可能不能一下子摸到门路。下面我们就来详细地介绍游标卡尺。

游标卡尺的结构

游标卡尺由尺身、内侧量爪、紧固螺钉、主尺、深度尺、游标尺、外测量爪七部分构成。

使用部分：内侧量爪，紧固螺钉，深度尺，外测量爪四部分。

读数部分：尺身，游标尺，主尺三部分。

游标卡尺的种类

游标卡尺按精度又可分为三种：

1、十分游标尺 其精度0.1毫米

2、20分游标尺 其精度0.05毫米

3、50分游标尺 其精度0.02毫米

游标卡尺的测量方法

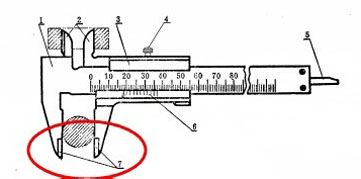

1、测量外径

如图，红框内部分，钳住物品，得出测量数据。

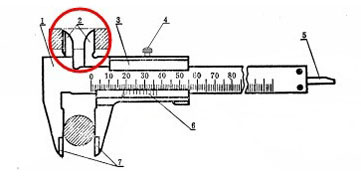

2、测量内径

如图，红框内部分，在物品内径部分，两端张开，撑住物品，得出测量数据。

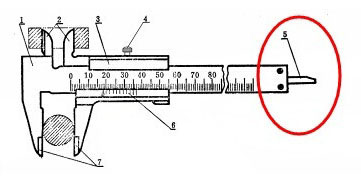

3、测量深度

如图，红框内部分，探入后，固定标尺，得出测量数据。

游标卡尺的读数方法

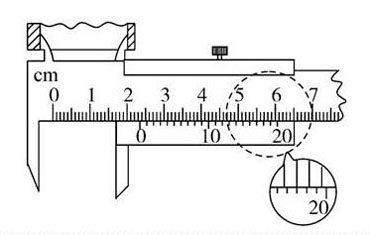

1、无论测量方法如何，数据都会出现在标尺上。所以我们以下图测量内径的图示为例：

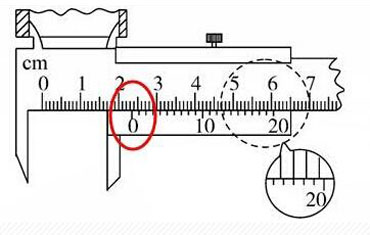

2、首先，看副尺“0”的位置，它决定了头两个数位。图中0在2.3cm的后面。即为测量物体的内径为2.3xxcm。

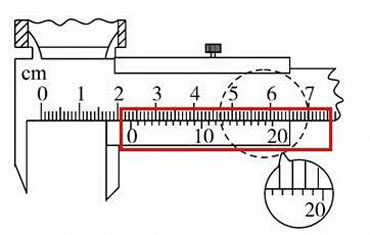

3、然后观察副尺分度（精确度），就是有多少个格图中为20分度，即精确度为0.05mm。（每分度的单位=1毫米/分度）

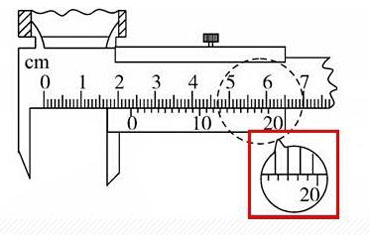

4、然后看副尺和主尺完全重合的数位，看红框内，重合部分与二差3格。即重合处为17。每单位为0.05mm，得出最后的数位，0.85mm（0.085cm）。

5、最后测量出，目标的内径为2.385cm

以上就介绍了游标卡尺的结构、种类、测量方法和读书方法，其中，读数方法是学习如何使用游标卡尺的重点与难点，特别是工作中使用到游标卡尺的人员，一定要认真学习这一部分。
