SPC控制图—均值极差图

关键词：SPC, SPC控制图, 均值极差图

均值极差图（X-R）是最常用、最基本的SPC计量型控制图，控制对象多为：长度、重量、强度、厚度、时间等计量值，其适用范围之广、灵敏度之高是其他SPC控制图无法比拟的。那么如何绘制并使用均值极差图，本文将分步骤详细说明。

• 第一步，确定控制对象。

• （1）选择技术上最重要的控制对象；
• （2）若指标之间有因果关系，则选择作为因的指标为统计量；
• （3）控制对象要明确，便于大家理解与同意；
• （4）控制对象要能以数字来表示；
• （5）控制对象要选择容易测定，以及对过程容易采取措施者。

• 第二步，收集预备数据。

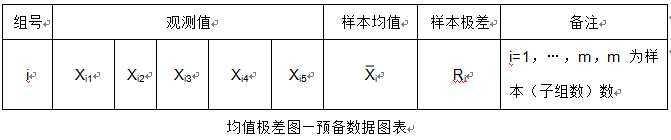

取20~25个子组，每个子组由4到5件连续生产的样本构成，图表如下：

• 第三步，计算每个子组的均值X和极差R。

• 第四步，计算总平均值X和平均极差值R。

• 第五步，计算R图控制线并作图。将预备数据点绘制在R图中，并对状态进行判断。若稳定，则进入第六步，若不稳定，则除去可查明原因后转入第四步重新计算。

• 第六步，计算X图控制线并作图。将预备数据点绘制在X图中，对状态进行判断。若稳定，则进入第七步，若不稳定，则除去可查明原因后转入第四步重新计算。

• 第七步，计算过程能力指数并检验其是否满足技术要求。若满足，则进入第八步，若不满足，则重新计算，直至满足技术要求。

• 第八步，延长X-R控制图的控制线，作控制用控制图，进行日常管理。

以上就是绘制并操作SPC均值极差控制图的八个步骤，您是否对均值极差控制图有了更深的认识？当然，纸上得来终觉浅，绝知此事要躬行，赶快实际应用起来吧。
