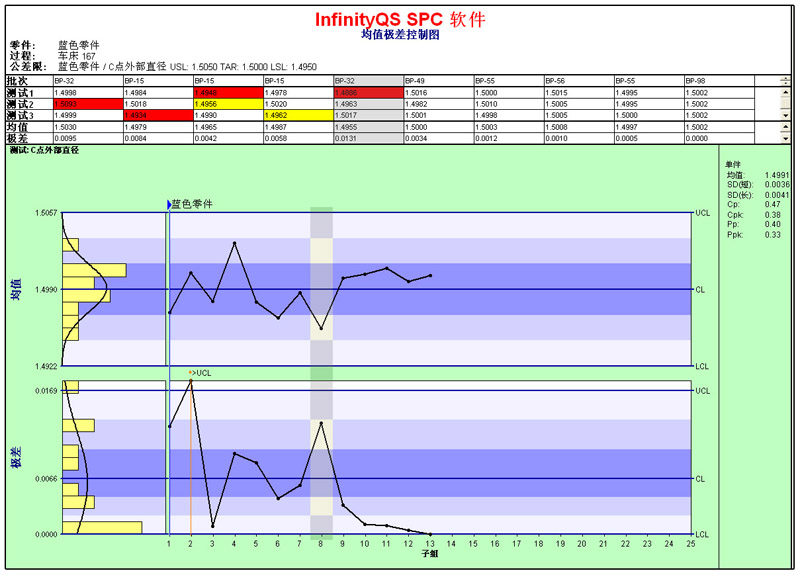

SPC控制图——均值极差控制图

国家标准“GB/T4091常规控制图”规定了工业生产中使用的多种常规SPC控制图，它们适用于不同类型的工艺参数。根据工艺参数的不同，SPC控制图可分为两类，到底是哪两类，这里先卖个关子，让我们首先从工艺参数的类别说起。

工艺参数的类别

根据工艺参数统计属性的不同，可将工艺参数分为两类。第一类为计量值工艺参数，这种参数是指取值可连续变化的参数，如方块电阻、健合拉力强度。第二类为计数值工艺参数，这种参数是只能取离散值的参数，如印刷电路板的疵点数、电视机显示屏上的针孔数等。计数值工艺参数又分为不合格品数、不合格品率、缺陷数以及单位产品中缺陷数，共4类。

SPC控制图的类型

根据工艺参数类别的不同，SPC控制图分为计量值控制图和计数值控制图两类。计量值控制图又分为表征参数中心值变化情况的均值Xbar控制图和中位数控制图，以及表征参数分散情况的标准差s控制图和极差R控制图等共4类。在实际使用中，通常将表征参数中心值变化情况的一种控制图以及表征参数分散情况的一种控制图组合在一起使用，综合表征工艺参数的变化情况，评价工艺线是否处于统计受控状态。

计数值控制图又分为以计件值数据为对象的不合格品数np控制图和不合格品率p控制图，以及以计点值数据为对象的缺陷数c控制图和单位“产品”中缺陷数u控制图等共4类。

需要强调指出的是，在选用一种SPC控制图时，首先要确定数据遵循的分布是否满足这种控制图要求的数据分布规律，否则，采用SPC控制图可能会给出错误的结论。对元器件生产来说，只有一部分工艺参数可以用常规SPC控制图进行分析，有些过程参数还需要采用新型的SPC控制图技术，如帕累托图、累积和图等，这些新型SPC控制图小编在以往文章中也有所介绍，如果您感兴趣可以登录盈飞无限官网SPC知识库查阅。
